Dây chuyền cán nguội CN2


Dây chuyền cán nguội đảo chiều 2 giá cán 4 trục (CN2) của nhà cung cấp Danieli Wean United sử dụng hệ thống điều khiển HiPAC công nghệ mới. Cùng với quá trình sản xuất được tự động hóa hoàn toàn kiểm soát độ dày và độ phẳng trên mỗi lần cán với các ưu điểm vượt trội như sau:

  • Tỉ lệ năng suất cao nhất và tối ưu
  • Giảm tiêu hao trục
  • Sản xuất linh hoạt
  • Kiểm soát độ dày, độ phẳng, đảm bảo chất lượng cao
  • Giảm chi phí vận hành, bảo trì và tối ưu thời gian dừng máy


Công nghệ cán nguội đảo chiều 2 giá cán của Danieli Wean United thừa kế được tính ưu việt của máy cán đảo chiều 1 giá cán và máy cán liên tục.

Thành phẩm thép sau khi cán được ứng dụng với nhiều mục đích rộng rãi cho năng suất và sản lượng tốt nhất. Máy cán đảo chiều 2 giá cán có công suất lên đến 400,000 tấn/năm.

Xuất xứ của dây chuyền

Công ty sản xuất chính: Danieli Wean United (Italia)

Nguyên liệu:   Thép cacbon thấp theo tiêu chuẩn G3131 hoặc tương đương
Khổ rộng:   750 -1250 mm
Độ dày đầu vào:  1.4 – 4.0 mm
Độ dày đầu ra:  0.15 – 1.8 mm
Tốc độ cán max: 1200 mét/phút
Công suất:  400,000 tấn/năm

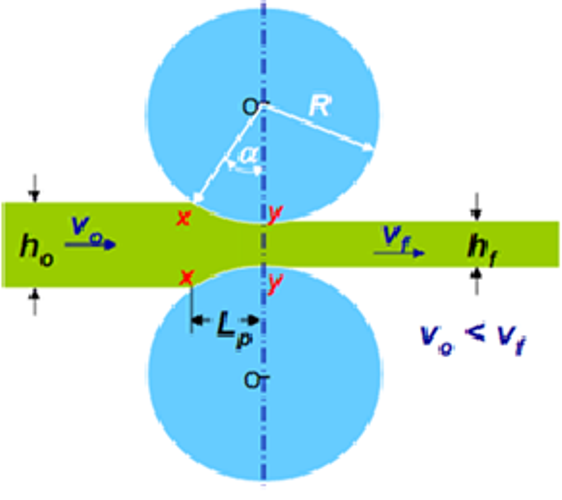

a. Sơ đồ nguyên lý cán nguội:

b. Nguyên lý cán

Là quá trình dùng trục cán, ép trực tiếp lên vật liệu và kết hợp lực kéo ở hai đầu phôi trong suốt quá trình cán để làm giảm độ dày của phôi nhằm đạt được độ dày mong muốn

Đối với quá trình cán nguội, quan trọng là phải kiểm soát tối ưu các mối quan hệ giữa các đại lượng sau:

  • Độ nhám trục
  • Độ giảm kích thước
  • Lực cán
  • Đặc tính của vật liệu cán
  • Bôi trơn và chất làm mát (nhũ tương).

Vì vậy Danieli Wean United đã sử dụng công nghệ tiên tiến mới nhất, nhằm đảm bảo quy trình vận hành đơn giản, hiệu quả, chất lượng nhất.

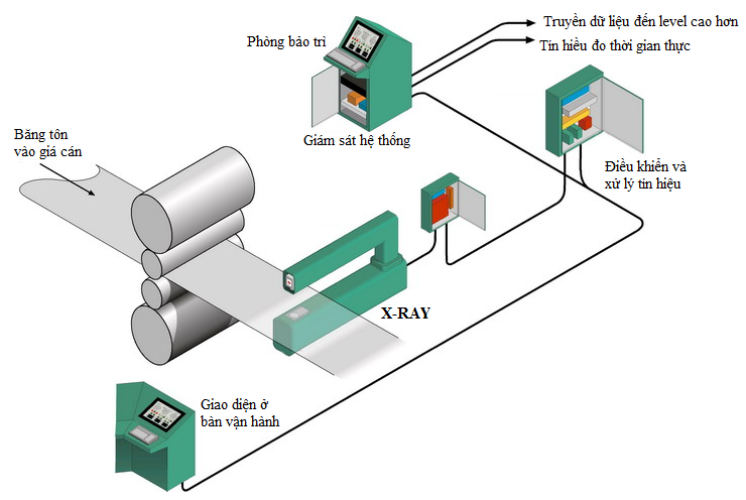

Kiểm soát độ dày tự động bằng thiết bị đo X-Ray từ Danieli Automation.

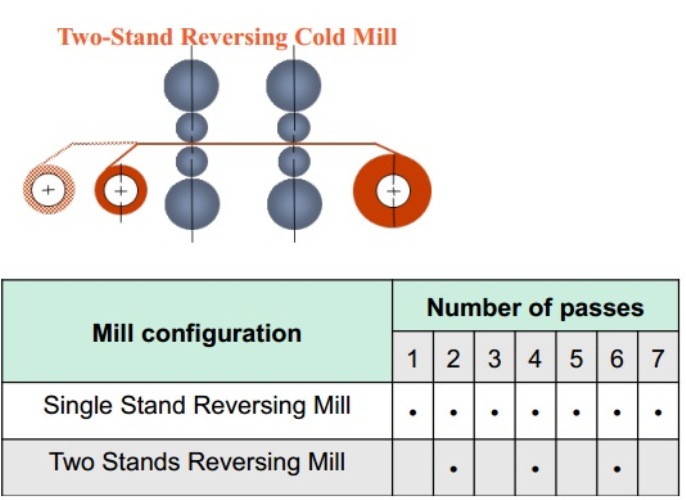

Máy cán đảo chiều 2 giá cán cho năng suất gấp đôi máy cán 1 giá cán.

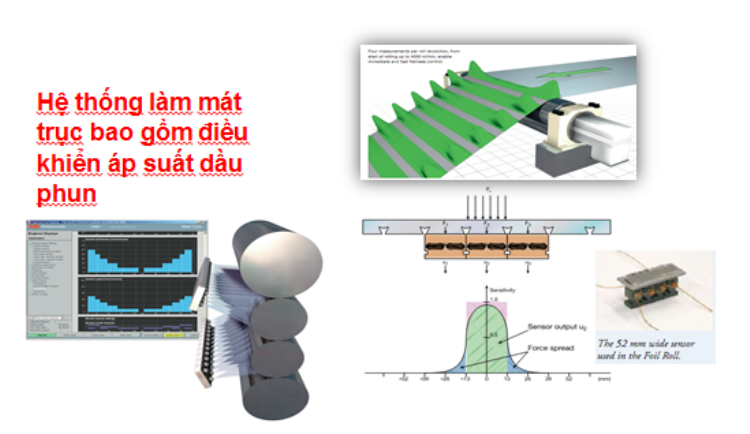

Trục kiểm soát độ phẳng tự động được lắp đặt ở 2 phía của nhà cung cấp ABB được kết nối với hệ thống làm mát tự động, tự động điều chỉnh uốn cong trục và nghiêng trục.

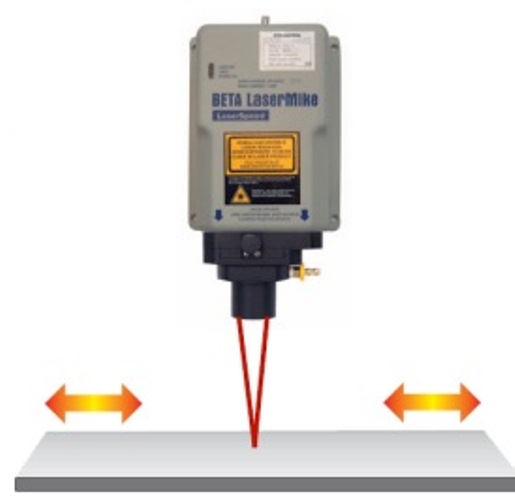

Thiết bị đo Lazer speed đo tốc độ chính xác nhằm điều khiển quá trình cán tối ưu.
